Fotocube KIT Fotovoltaico

Il Kit Fotocube è uno strumento necessario per avere idea di cosa stiamo consumando e di cosa stiamo producendo in tempo reale con i nostri pannelli fotovoltaici.
Si collega al Wifi della tua casa ed è totalmente personalizzabile.


Nella confezione:

- Engage Kit e monitoraggio aggiuntivo 150 euro

- Fotocube: 350 euro

In fase di ordine è necessario fornire le informazioni di personalizzazione:
- nome della mrete wifi e password
- orari di accensione e spegnimento
- tempo di aggiornamento
- colori dei LED
- icone da posizionare su consumo, produzione e guadagno

Costo totale 500 euro
Tempo di produzione 1 mese

Interruttore fotoattivante FotoactivE

Switch FOTOACTIVE

Dal progetto Fotocube 2 nasce questo interruttore attivabile in automatico dal fotovoltaico, ideale per massimizzare l'autoconsumo.  Più precisamente l'interruttore fotoattivante è un interruttore attivato dai valori di guadagno del fotovoltaico.

Guadagno: (produzione elettrica dei pannelli) - (consumo elettrico)



Consiste in una semplice scatola di derivazione con un monitor LCD e 3 tasti di impostazione


Hardware:
All'interno è situato un modulo arduino con wifi che si collega al server Efergy, da cui ottiene i valori di consumo elettrico e produzione del fotovoltaico. Ha una spina ed una presa locale.




PRESA LOCALE
Lo switch ha una presa locale che si attiva per il superamento di una soglia impostabile  di guadagno e si disattiva se il guadagno diventa negativo. Il controllo, tramite richiesta al server Efergy, avviene ogni 5 minuti. Soglie impostabili: 250,500,1000 e 2000 watt.
Esempi di utilizzo:
1-Deumidificatore: utilizzando un deumidificatore da 250-450W impostiamo la soglia di 500W. Con il guadagno superiore a tale soglia  si accende. Quando il sole tramonta o accendiamo altre utenze ed il guadagno risulta negativo  si spegne
2- Termoconvettori: con termoconvettori a soglia massima di 500 o 1000W impostiamo sul monitor la soglia 1000w. Superata tale soglia il riscaldamento si accende, se guadagno negativo si spegne.

FUNZIONALITA' GCM
Forse è questa la vera novità in ambito domotico. Tramite diversi parametri si possono inviare messaggi GCM ad un tablet o smartphone dotato di Tasker e RMplugin.
RMpro e RM mini poi permettono il controllo locale infrarossi o a radiofrequenza di ogni apparecchiatura della casa.

Vediamo ad esempio la modalità di attivazione di una presa o di una luce a radiofrequenza.
Guadagno positivo --> FotoactivE --> GCM -->Tablet con Tasker-->RMPro-->RF -->presa on

L'impostazione di base prevede il controllo automatico del guadagno ogni 5 minuti.
In caso il guadagno risulti tra diversi intervalli
Z- 0-250W non invia nulla
A- 250-500 invierà al tablet il messaggio gcm250on
B- 500-1000 invierà al tablet il messaggio gcm500on
C- 1000-2000 invierà al tablet il messaggio gcm1000on
D- >2000 invierà al tablet il messaggio gcm2000on

Lo stesso messaggio tramite un controllo dell'attività precedente non verrà inviato 2 volte di seguito per far si che una periferica funzionante in accensione e spegnimento con la stessa frequenza radio venga accesa ad un controllo e spenta nel successivo in continuazione.




VEDIAMO ORA IN DETTAGLIO COSA SUCCEDE PER OGNI INTERVALLO DI VALORI RILEVATO
Guadagno Negativo
Richiesta Efergy: guadagno negativo
Invio gcm2000off
Controllo dopo 30 secondi
Richiesta Efergy: guadagno in uno degli intervalli ABCD--> schema dell'accensione
Se guadagno negativo
Invio gcm1000off
Controllo dopo 30 secondi
Richiesta Efergy: guadagno in uno degli intervalli ABCD--> schema dell'accensione
Se guadagno negativo
Invio gcm500off
Controllo dopo 30 secondi
Richiesta Efergy: guadagno in uno degli intervalli ABCD--> schema dell'accensione
Se guadagno negativo
Invio gcm250off
Controllo dopo 10 minuti

Guadagno Negativo e consumo maggiore di 3.5KW
Richiesta Efergy: guadagno negativo
Invio gcm2000off
Pausa di 10 secondi
Invio gcm1000off
Pausa di 10 secondi
Invio gcm500off
Pausa di 10 secondi
Invio gcm2500off
Controllo dopo 10 minuti

Intervallo Z:  tra 0-250W
Richiesta Efergy: nessuna azione

Intervallo A: 250-500W
Richiesta Efergy
Controllo ultimo gcm inviato
Se il guadagno A invia  gcm250on se non inviato
Controllo dopo 5 minuti
Richiesta Efergy
Controllo ultimo gcm inviato
Se guadagno  in A non invia nulla. Se guadagno negli altri intervalli segue il percorso corrispondente
Controllo dopo 5 minuti

Intervallo B: 500-1000W
Richiesta Efergy
Controllo ultimo gcm inviato
Se il guadagno  in B invia gcm250on se non inviato
Controllo dopo 30 secondi
Richiesta Efergy
Controllo ultimo gcm inviato
Se guadagno in B invia gcm500on se non inviato
Se guadagno negli altri intervalli segue il percorso corrispondente
Controllo dopo 30 secondi
Richiesta Efergy
Controllo ultimo gcm inviato
Se guadagno  in B non invia nulla. Se guadagno negli altri intervalli segue il percorso corrispondente
Controllo dopo 5 minuti

Intervallo C: 1000-2000W
Richiesta Efergy
Controllo ultimo gcm inviato
Se il guadagno in C invia gcm250on se non inviato
Controllo dopo 30 secondi
Richiesta Efergy
Controllo ultimo gcm inviato
Se guadagno  in C invia  gcm500on se non inviato
Se guadagno negli altri intervalli segue il percorso corrispondente
Controllo dopo 30 secondi
Richiesta Efergy

Controllo ultimo gcm inviato
Se guadagno  in C invia  gcm1000on se non inviato
Se guadagno negli altri intervalli segue il percorso corrispondente
Controllo dopo 30 secondi

Richiesta Efergy
Controllo ultimo gcm inviato
Se guadagno  in C non invia nulla. Se guadagno negli altri intervalli segue il percorso corrispondente

Controllo dopo 5 minuti


Intervallo D: >2000W
Richiesta Efergy
Controllo ultimo gcm inviato
Se il guadagno in D invia gcm250on se non inviato
Controllo dopo 30 secondi
Richiesta Efergy
Controllo ultimo gcm inviato
Se guadagno  in D invia  gcm500on se non inviato
Se guadagno negli altri intervalli segue il percorso corrispondente
Controllo dopo 30 secondi
Richiesta Efergy

Controllo ultimo gcm inviato
Se guadagno  in D invia  gcm1000on se non inviato
Se guadagno negli altri intervalli segue il percorso corrispondente
Controllo dopo 30 secondi
Richiesta Efergy

Controllo ultimo gcm inviato
Se guadagno  in D invia  gcm2000on se non inviato
Se guadagno negli altri intervalli segue il percorso corrispondente
Controllo dopo 30 secondi

Richiesta Efergy
Controllo ultimo gcm inviato
Se guadagno  in D non invia nulla. Se guadagno negli altri intervalli segue il percorso corrispondente

Controllo dopo 5 minuti


GRAFICO DI ATTIVAZIONE E DISATTIVAZIONE


ESEMPI DI PERIFERICHE ATTIVABILI

GCM250 tramite broadlink sc1:
- GCM250: Riscaldatori acquari cantina (128w) luci acquari cantina  (30W)
- GCM250-cubo: luci acquari cubo (10w)
- GCM250-acquario: luci e riscaldatore acquario cucina (25w)
Totale:193W

GCM500 tramite broadlink sc1:
- deumidificatore cantina (220 watt)
- ricaldamento cantina (250w)
Totale 470W

GCM1000 tramite broadlink RMpro:
- condizionatore sala

PRESA LOCALE FotoactivE (1250W)
- scaldaacqua elettrico

GCM1500 tramite broadlink RMpro:
- condizionatore veranda

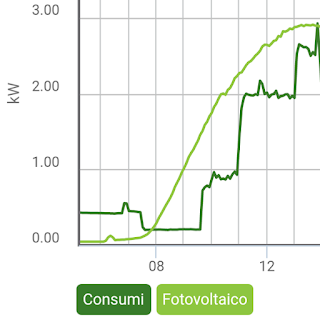

In dettaglio vediamo salire i consumi con il salire della produzione





PS:  gestione del riscaldatore per acquari

Radiofrequenza da codice variabile a codice fisso

Trasformare un telecomando per tapparelle da codice variabile a codice fisso è utile in quanto i sistemi di controllo domotici (Broadlink, Geeklink) non supportano il codice variabile.
Attualmente tramite Google Home possiamo interagire con i sistemi broadlink.
Le mie tapparelle di casa con questo sistema possono essere finalmente controllate da Google Home.

Come fare?
Il radiocomando RF 433 mhz delle tapparelle presenza 2 pulsanti meccanici: uno per alzarle ed uno per abbassarle.
A questi contatti basta inviare il segnale "momentary" di 2 relè RF 433 mhz a codice fisso.


In alto possiamo osservare il radiocomando delle tapparelle ed in basso i 2 relè aggiunti a codice fisso


Questo è il risultato finale. Basta collegarlo alla presa elettrica ed usare i 2 telecomandi  a codice fisso per "premere elettronicamente" il telecomando della tapparella
